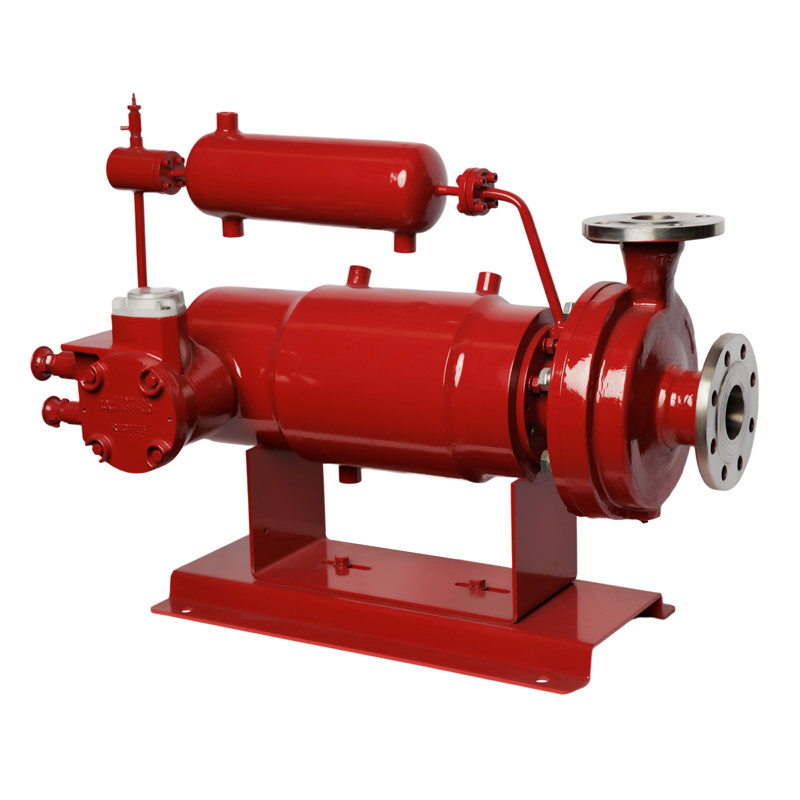

Máy bơm động cơ đóng hộp ở nhiệt độ cao không bịt kín
| Place of Origin: | China |
| Hàng hiệu: | RICITE |
| Model Number: | H |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
Thông tin chi tiết |
|||
| Place of Origin | China | Hàng hiệu | RICITE |
|---|---|---|---|
| Model Number | H | Tên sản phẩm: | Máy bơm động cơ đóng hộp nhiệt độ cao loại H |
| Màu sắc: | đỏ xanh | CHẢY: | 1000m3/giờ |
| Thang máy: | 190M | nhiệt độ: | ～+350℃ |
| Sức mạnh: | 160KW | Độ nhớt: | 100mm/giây |
| Áp lực: | 2,5Mpa | Ứng dụng: | dầu khí, hóa chất, dược phẩm, mạ điện |
| Làm nổi bật: | Bơm động cơ đóng hộp không kín,Bơm động cơ đóng hộp nhiệt độ cao,Bơm đóng hộp không kín |
||
Mô tả Sản phẩm
Máy bơm động cơ hộp nhiệt độ cao loại H
Mô tả
Loại nhiệt độ cao: Nhiệt độ của môi trường vận chuyển có thể lên đến 450 °C. Thông thường, a cooling water jacket is added outside the Canned motor and a cooling sleeve is added in the external circulation pipe to cool the high-temperature circulating liquid to reduce the temperature of the motor and bearingsTrong các tình huống mà công suất không cao, một số nhà sản xuất không sử dụng chất làm mát,nhưng thay vào đó cài đặt vây phân tán nhiệt và cuộn đặc biệt bên ngoài động cơ để thích nghi với điều kiện làm việc, và nhiệt độ hoạt động nói chung không thể vượt quá 400 °C. Nó áp dụng thiết kế tiêu chuẩn quốc tế, lưu lượng hoạt động tối đa là 1200m3/h, đầu tối đa là 600m, phạm vi nhiệt độ là -120-350 °C và áp suất tối đa của thiết kế hệ thống là 20MPa.
Ưu điểm
(1) Thời gian sử dụng dài, hệ thống cân bằng lực đẩy thủy lực tự động kết hợp với vòng bi cacbit silicon để có được tuổi thọ cao;
(2) Hiệu quả cao, thiết kế động cơ tối ưu hóa và nghiên cứu thủy lực hiệu quả cao, đạt được hiệu quả năng lượng tuyệt vời;
(3) Độ tin cậy cao, công nghệ xử lý tiên tiến, thiết bị CNC công nghệ cao và thử nghiệm hoàn hảo để đảm bảo tính ổn định của hiệu suất sản phẩm;
(4) Kiểm tra mặc vòng bi để nhận ra giám sát trực tuyến và kiểm soát tự động;
(5) Niêm phong thứ cấp để đảm bảo an toàn cho môi trường ngay cả trong tình huống tai nạn.
Các đặc điểm
Máy bơm động cơ đóng hộp bao gồm động cơ đóng hộp và bơm, bề mặt bên trong của stator và bề mặt bên ngoài của rotor được phủ bởi một kim loại chống ăn mòn không từ tính có tường mỏng,do đó, cuộn stator, lõi rotor sẽ không bị xói mòn bởi chất lỏng vận chuyển, do chúng được tách hoàn toàn.toàn bộ rotor được đắm trong chất lỏng vận chuyển, không có các bộ phận quay mở rộng ra ngoài, là một cấu trúc không rò rỉ, vì vậy nó có những lợi thế sau.
(1) Không rò rỉ, nó phù hợp để vận chuyển chất lỏng độc hại, nổ, dễ cháy, tinh khiết, ăn mòn;
(2) Niêm phong hoàn chỉnh, nó phù hợp để vận chuyển chất lỏng dễ bị oxy hóa;
(3) Không có niêm phong cơ học, nó phù hợp để vận chuyển chất lỏng áp suất hệ thống cao, chất lỏng điểm nóng chảy cao, chất lỏng nhiệt độ cao và chất lỏng nhiệt độ thấp.
(4) Sử dụng môi trường như chất bôi trơn, không cần mỡ, không có ô nhiễm cho chất lỏng được vận chuyển, không cần bơm mỡ và thoát nước;
(5) Do động cơ và máy bơm là tích hợp đồng trục, nó là tiết kiệm không gian, trọng lượng nhẹ, thiết kế nhỏ gọn, dễ bảo trì và tháo dỡ;
(6) Động cơ sử dụng làm mát bằng nước hoặc làm mát tự nhiên, không có quạt, do đó rung động chạy ít hơn và tiếng ồn thấp hơn.
Đặc điểm của máy bơm hộp:
1Cấu trúc tích hợp của động cơ và máy bơm áp dụng niêm phong tĩnh, làm cho máy bơm điện hoàn toàn không bị rò rỉ.
2Các cấu trúc hoàn toàn kín và không rò rỉ có thể vận chuyển chất lỏng độc hại và có hại.
3Việc sử dụng một động cơ được làm mát bằng nước và loại bỏ một quạt làm mát làm cho máy bơm hoạt động với tiếng ồn thấp và im lặng, phù hợp với các tình huống có yêu cầu tiếng ồn môi trường cao.
4Việc sử dụng vòng bi trượt graphite được bôi trơn bằng môi trường vận chuyển làm giảm tiếng ồn hoạt động và loại bỏ nhu cầu tiếp nhiên liệu bằng tay, giảm chi phí bảo trì.vật liệu mang cũng đã tăng, chẳng hạn như silicon carbide (SIC) và siêu cứng, với tuổi thọ tốt hơn vòng bi graphit.
5Các cấu trúc dọc có thể được cài đặt trên đường ống như một van, làm cho việc lắp đặt thuận tiện và nhanh chóng.chỉ có động cơ và bánh xoay cần phải được kéo ra mà không cần phải loại bỏ đường ống.
6Nó có thể được lắp đặt và vận hành cùng với bộ giảm va chạm hoặc đệm va chạm, làm cho tiếng ồn của máy bơm điện thấp hơn trong quá trình hoạt động.
Các lỗi phổ biến và bảo trì máy bơm hộp
1. Máy bơm động cơ đóng hộp không thể bơm môi trường: Có vấn đề với đường ống hút, chẳng hạn như tắc nghẽn hoặc rò rỉ không khí.Có phải van ống hút hoặc ống dẫn đầu ra đã đóng và cấu hình quản lý có chính xác không.
Giải pháp: Người dùng có thể giải quyết các vấn đề trên bằng cách đóng, làm sạch và cấu hình chính xác.đó là rằng đầu hút áp suất là quá thấpCác vấn đề tương ứng có thể được giải quyết bằng cách tăng đầu hút áp lực.
2. Tốc độ lưu lượng bơm động cơ đóng hộp quá nhỏ hoặc quá lớn: Có nhiều lý do cho sự cố này, có thể là tắc nghẽn hoặc quy mô của đường ống, bộ lọc hoặc bánh xe.
Giải pháp: Chỉ cần tháo thang và tắc nghẽn. Nếu máy bơm không đầy đầy chất lỏng hoặc van nhấp không mở đầy đủ, chỉ cần thực hiện hoạt động tương ứng.Nếu dòng chảy quá caoVà nếu đầu bơm hộp quá nhỏ,nó là một vấn đề hệ thống và bạn cần liên hệ với nhà sản xuất của máy bơm hộp để giúp giải quyết nó.
3Khi máy bơm hộp đang hoạt động, tiếng ồn tương đối lớn hoặc không ổn định: sau đó, cần phải xem xét liệu các bộ phận bên trong máy bơm, chẳng hạn như vòng bi, có bị mòn hay không.và liệu có vật thể lạ bên trong bơm động cơ đóng hộp
Giải pháp: Nếu tình huống như vậy xảy ra, cần liên hệ với nhà sản xuất hoặc nhân viên bảo trì chuyên nghiệp để tháo rời và sửa chữa.
4Giá trị kháng của cuộn dây cuộn động cơ là bình thường, nhưng máy bơm không thể quay: lý do là nghiền khô do chạy mà không có chất lỏng,và vòng tay trục xoắn và vòng bi graphite bị kẹtHoặc do các lỗi cơ học khác gây nhiễu.
Giải pháp: Tháo rời máy bơm hộp, làm sạch các phụ kiện và tìm ra điểm lỗi.
5Động cơ là tốt, nhưng dòng điện hoạt động là quá cao: lý do là không có đủ chất lỏng để được vận chuyển.Hoặc có thể có tắc nghẽn cơ học và sai lệch trong việc gắn bó nắp cuối động cơ.
Giải pháp: Sau khi phân hủy, làm sạch và lắp ráp lại.
Các biện pháp phòng ngừa khi sử dụng máy bơm động cơ đóng hộp:
1Trong quá trình hoạt động bình thường, van thoát không nên đóng chặt và nên mở nhẹ để tránh tắc nghẽn không khí trong máy bơm.
2Nó được nghiêm cấm để hoạt động mà không có chất lỏng hoặc trong hơn 1 phút để ngăn ngừa thiệt hại cho động cơ và vòng bi.
3Nó được nghiêm cấm chạy ngược trong hơn 1 phút, vì hoạt động ngược có thể gây ra sự mòn bất thường của vòng bi.
4Nó được nghiêm cấm để hoạt động trong điều kiện cavitation, nếu không nó có thể gây ra sự hao mòn sớm của vòng bi.
Các thông số
| Tên | TYPE | Dòng chảy | Đầu | Nhiệt độ hoạt động | Sức mạnh | VISICOSITY | ÁP ĐẠI | Lưu ý |
| HScỏ cao nhiệt độ đóng hộpmáy bơm động cơ | Hnhiệt độ cao theo chuỗi | 1000m3/h | 190m | + 350°C | 160kW | 100mm/s | 2.5MPa | Thích hợp cho môi trường nhiệt độ cao |
Mô hình mô tả
Vật liệu
| Mã | 4 | 5 | 6 | 7 | |
| Các bộ phận ướt | 304 | 304L | 316 | 316L | |
| Ghi đệm | Bơm | Nhiệt độ cao | Graphite lăn | ||
| Tiêu chuẩn | PTFE | ||||
| Động cơ | PTFE | ||||
| Có thể | Hợp kim Hastelloy -C | Hợp kim Hastelloy -C | |||
| Chân | 304/301 | 304L | 316 | 316L | |
| Vòng tay trục, Vòng đẩy | Stellite | ||||
| SSiC | |||||
| Lối xích | Nhựa furan ngâm graphite, SSiC | ||||
Hình vẽ phần
Mô hình
|
Không, không. |
Mô hình máy bơm |
Tốc độ | Sức mạnh (KW) | |||
| n=2900r/min | 介质密度 ((Medium Density ((g/cm)) | |||||
| Dòng m3/h | Đầu m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
Không, không. |
Mô hình máy bơm |
Tốc độ | Sức mạnh ((Kw) | |||
| n=2900r/min | (Độ mật độ trung bình(g/cm)3) | |||||
| Dòng m3/h | Đầu m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
