Thông tin chi tiết |
|||
Nguồn gốc | Trung Quốc | Hàng hiệu | RICITE |
---|---|---|---|
Số mô hình | RMI | Tên sản phẩm: | Máy bơm ly tâm truyền động bằng thép không gỉ RMI |
Màu sắc: | Đỏ, xanh tùy chỉnh | Cỡ nòng: | 32-300mm |
CHẢY: | 3,2-1000m3/h | Thang máy: | 8-150m |
nhiệt độ: | -20℃ - +120℃(Tùy chỉnh khi cần thiết+120℃ -+350℃) | Áp lực: | 0-1.6Mpa(Tùy chỉnh 1.6-30Mpa khi cần) |
Sức mạnh: | 1.1-315KW | Ứng dụng: | dầu khí, hóa chất, dược phẩm, mạ điện |
Điểm nổi bật: | máy bơm hóa chất ổ đĩa từ không bịt kín,máy bơm hóa chất ổ đĩa từ ly tâm không bịt kín,máy bơm hóa chất từ tính |

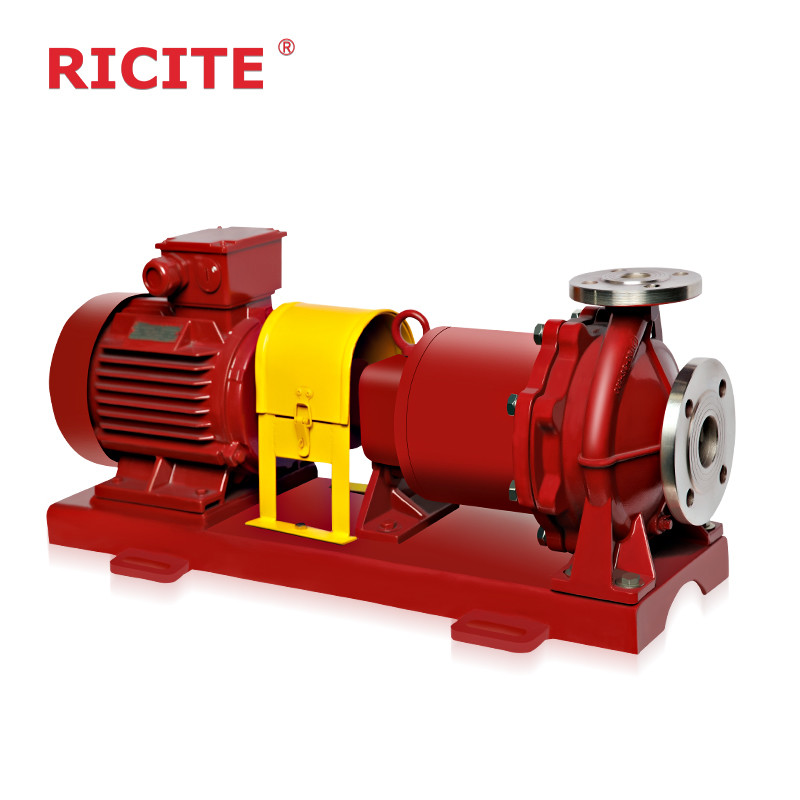

RMI thép không gỉ Máy bơm ly tâm
Mô tả
RMIMáy bơm từ thép không gỉ là một loại máy bơm sử dụng truyền từ, có thể tách động cơ khỏi thân máy bơm,tránh vấn đề rò rỉ chất lỏng tại niêm phong của máy bơm truyền thốngNó chủ yếu bao gồm các thiết bị điều khiển, rotors từ tính, vỏ niêm phong, niêm phong tĩnh, và các bộ phận khác.
Nguyên tắc hoạt động của nó là sử dụng truyền từ để chuyển đổi vòng xoay của động cơ điện vào vòng xoay của cơ thể máy bơm.động cơ điện điều khiển rotor từ bên ngoài để xoay, và thông qua cảm ứng từ trường, rotor từ bên trong của rotor thúc đẩy cơ thể máy bơm quay.vấn đề rò rỉ của các con dấu động có thể được tránh, do đó tránh rò rỉ chất lỏng và ô nhiễm môi trường.
Nhìn chung, máy bơm từ thép không gỉ có hiệu suất niêm phong xuất sắc và có thể tránh rò rỉ chất lỏng, làm cho chúng được sử dụng rộng rãi trong các ngành công nghiệp có yêu cầu cao về rò rỉ chất lỏng và ô nhiễm.
Ứng dụng
Máy bơm ổ nam châm loạt RMI là phù hợp cho dầu mỏ, hóa chất, dược phẩm, điện áp, thực phẩm, phim và in ấn, xử lý nước, quốc phòng, và các ngành công nghiệp khác,là bơm lý tưởng để vận chuyển dễ cháy, chất nổ, hung hăng, độc hại, tinh khiết, và các chất lỏng ăn mòn khác nhau.
Các bộ phận ướt của máy bơm dẫn từ loạt RMI được làm bằng thép không gỉ và các máy bơm này phù hợp để vận chuyển môi trường với áp suất không quá 1,6Mpa, nhiệt độ không quá 120 °C,và độ nhớt không quá 30x 10-6 mz V / S, không có hạt rắn và sợi. Vui lòng liên hệ với bán hàng để có được hỗ trợ thêm nếu áp suất lớn hơn 1,6MPa, hoặc nhiệt độ vượt quá 120 độ, hoặc cần áo khoác nhiệt, vv
Đặc điểm cấu trúc chỉnh sửa phát sóng
Nam châm vĩnh viễn
Nam châm vĩnh cửu được làm bằng vật liệu từ tính vĩnh cửu đất hiếm có phạm vi nhiệt độ hoạt động rộng (-45-400 °C), Coercivity cao, anisotropy tốt theo hướng từ trường,và không có mất từ tính khi các cực gần nhauĐó là một nguồn từ trường tốt.
Khung cách nhiệt
Khi sử dụng vỏ cách ly kim loại, vỏ cách ly nằm trong một trường từ xoay xen kẽ hình xoang,và Eddy hiện tại được tạo ra trên phần vuông theo hướng của đường lực từ và chuyển thành nhiệt. biểu thức cho dòng điện xoáy là: nơi Pe - dòng điện xoáy; K - hằng số; N - tốc độ định số của máy bơm; T - mô-men xoắn truyền từ; F - áp suất bên trong khoảng cách;D - đường kính bên trong của áo khoác ngăn cáchSau khi máy bơm được thiết kế, n và T được đưa ra bởi các điều kiện hoạt động,và giảm dòng xoáy chỉ có thể được xem xét từ các khía cạnh như F và DChọn các vật liệu phi kim loại có độ kháng và sức mạnh cao để tạo ra các lớp cách ly có tác dụng đáng kể trong việc giảm dòng xoáy.
Tốc độ lưu lượng chất lỏng làm mát và bôi trơn
Khi máy bơm đang hoạt động, một lượng nhỏ chất lỏng phải được sử dụng để rửa và làm mát khu vực khe hở hình vòng giữa vòng xoắn ốc bên trong và áo khoác cách ly.cũng như cặp ma sát của vòng bi trượtTốc độ dòng chảy của chất làm mát thường là 2% -3% của tốc độ dòng chảy thiết kế bơm, và khu vực khoảng cách vòng giữa vòng xoắn ốc bên trong và áo khoác cách ly tạo ra nhiệt cao do dòng xoáy.Khi dầu bôi trơn làm mát không đủ hoặc lỗ xả không mịn hoặc bị tắc, nó sẽ làm cho nhiệt độ môi trường cao hơn nhiệt độ hoạt động của nam châm vĩnh viễn, dần dần mất từ tính của rotor từ bên trong,và khiến cho ổ nam châm thất bạiKhi môi trường là nước hoặc chất lỏng dựa trên nước, sự gia tăng nhiệt độ trong khu vực khe hở vòng có thể được duy trì ở 3-5 °C; Khi môi trường là hydrocarbon hoặc dầu,sự gia tăng nhiệt độ trong khu vực khe hở hình vòng có thể được duy trì ở 5-8 °C.
vòng bi trượt
Các vật liệu được sử dụng cho vòng bi trượt máy bơm từ bao gồm graphite ngâm, PTFE đầy, gốm kỹ thuật, v.v. Do khả năng chống nhiệt tuyệt vời, chống ăn mòn,và kháng ma sát của gốm kỹ thuật, các vòng bi trượt của máy bơm từ chủ yếu được làm bằng gốm kỹ thuật.khoảng trống vòng bi không nên quá nhỏ để tránh tai nạn giữ trục.
Do thực tế là các vòng bi trượt của máy bơm từ được bôi trơn bằng môi trường được vận chuyển,Các vật liệu khác nhau nên được lựa chọn để tạo ra vòng bi dựa trên các phương tiện và điều kiện hoạt động khác nhau.
Các đặc điểm
1, CFD (Computational Fluid Dynamics) thiết kế các thành phần thủy lực, kênh dòng chảy rộng, hiệu suất cao, hiệu suất NPSHr thấp, lực quang ít hơn.
2Các bộ phận ướt được định hình bởi khuôn đúc chính xác, tường bên trong mịn của kênh dòng chảy và hiệu quả cao.
3Chọn nam châm vĩnh viễn hiệu suất cao NdFeB (neodymium iron boron) và SmCo (samarium cobalt) để đảm bảo mô-men xoắn từ đủ.
4. dòng điện eddy thấp có thể thiết kế, do đó hiệu quả của máy bơm cao hơn.
5Thiết kế các bộ phận mô-đun, dễ bảo trì.
6- Đường bi và trục áp dụng chống mòn cao, chống ăn mòn cao SSiC, thiết kế cấu trúc vị trí bi đôi độc đáo, với cấu trúc bôi trơn năng động,để đảm bảo hiệu suất ổn định và kéo dài tuổi thọ.
7Thiết kế bôi trơn và làm mát đặc biệt: môi trường vận chuyển được sử dụng để lấy nhiệt do dòng xoáy trên hộp và bôi trơn vòng bi đơn giản,để lực trục của máy bơm có thể tự động cân bằng và đảm bảo vận hành an toàn của máy bơm.
8. Các hộp được làm bằng thép không gỉ chất lượng cao với công nghệ tiên tiến, thoát trung bình hoàn toàn (khi dừng để sửa chữa) và tự động trống (khi khởi động lại).
9. áo khoác nhiệt, áo khoác làm mát, hoặc áo khoác nhiệt độ cao có thể được thêm vào nếu ứng dụng cần thiết.
Các thông số:
Tên | TYPE | Dòng chảy | Đầu | nhiệt độ hoạt động | sức mạnh | tốc độ | Ngày của FLANGE | áp suất |
Không gỉ thép từ tính bơm truyền động |
RMI | 3.2-1000m3/h | 8-150m | -20~350°C | 1.1-315kw | 2900/1450 r/min | 32-200mm | 0-1.6Mpa (1.6-30 Mpa cần được tùy chỉnh) Chuyển theo chiều kim đồng hồ từ phía động cơ) |
Mô hình mã hóa:
Mô hình:
Mô hình | Q (m3/h) |
H (m) |
n (r/min) |
η (%) |
Động cơ | sức mạnh (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
Hơn 10.000 khách hàng trong ngành hóa học, dược phẩm, năng lượng mới, mảng nhôm điện tử và các ngành công nghiệp khác đã chọn sản phẩm của RICITE (bơm động cơ từ tính, bơm động cơ hóa học, bơm hộp hóa học, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm điện tử, bơm máy bơm máy bơm, bơm máy bơm, bơm máy bơm bơm, bơmMáy bơm phân vùng, bơm ly tâm niêm phong cơ học, v.v.), và Ricite (Zhejiang) Science & Technology Co., Ltd đã tham gia biên tập một số tiêu chuẩn kỹ thuật và thông số kỹ thuật của ngành,và giành được danh hiệu của công nghệ caoRicite (Zhejiang) Khoa học & Công nghệ Co., Ltd cam kết sản xuất máy bơm không rò rỉ,và tuân thủ mục tiêu phát triển máy bơm động cơ từ tính, máy bơm động cơ hóa học và các máy bơm khác, và theo đuổi sự đổi mới công nghệ và cung cấp các máy bơm và dịch vụ đáng tin cậy, hiệu quả về chi phí và tiết kiệm năng lượng cho khách hàng.
